水轮机是将水流付出的水能转换转轮机械能,使转轮和主轴克服各种阻力而连续运转起来的机器,再由机械能通过发电机转子变为电能。大型水轮机为竖轴式,中小型水轮机可以是横轴式。横轴水轮机主轴的一端由弹性联轴器连接,而另一端则靠法兰与键与转轮连接,大型竖轴的主轴通常在轴身两端制成两法兰,一端法兰与水轮的转轮固定,另一端法兰与发电机轴联接(横向再用圆柱销定牢)。水轮机主轴要承受水轮机重量,水推力,轴承径向力,拉应力和扭应力,各只把合螺栓应受剪切力等组合作用力,因而主轴在水轮机中起到相当关键另件,它的材料通常采用35#,45#或20SiMn(锻造),其主轴的加工尺寸精度,粗糙度,形位公差等要求较高。

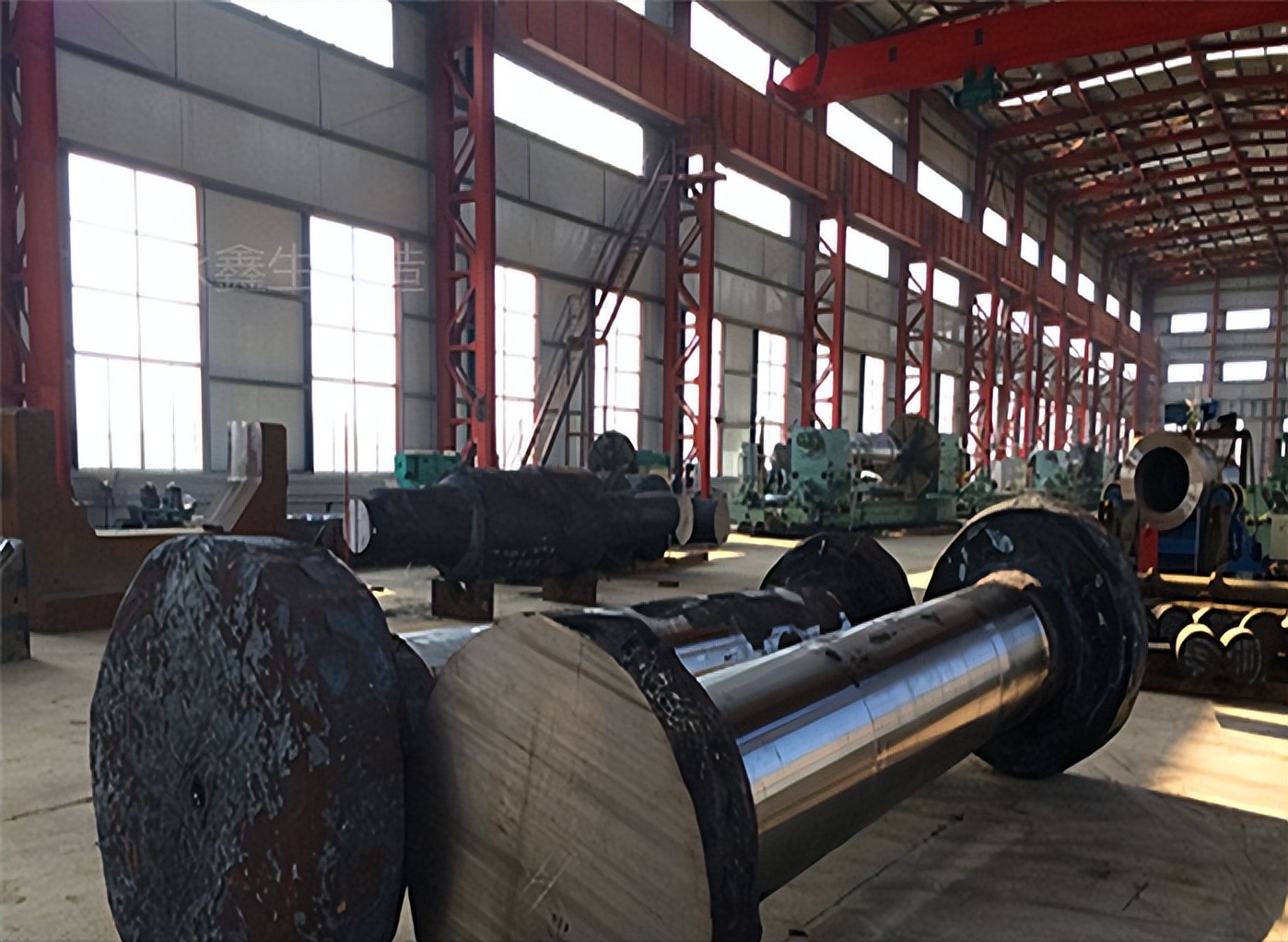

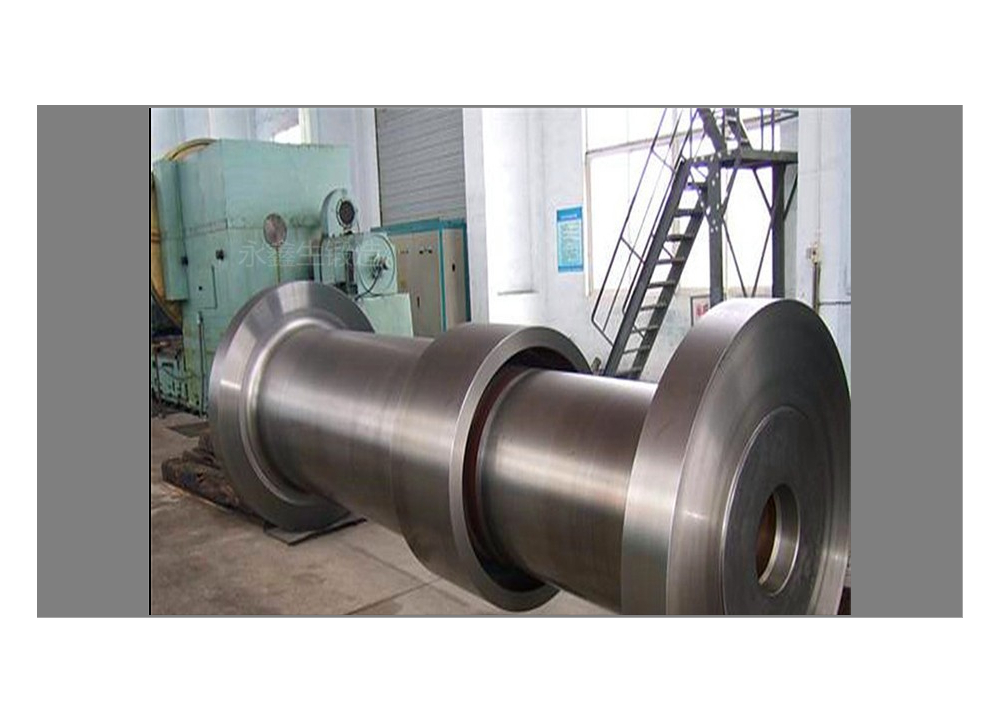

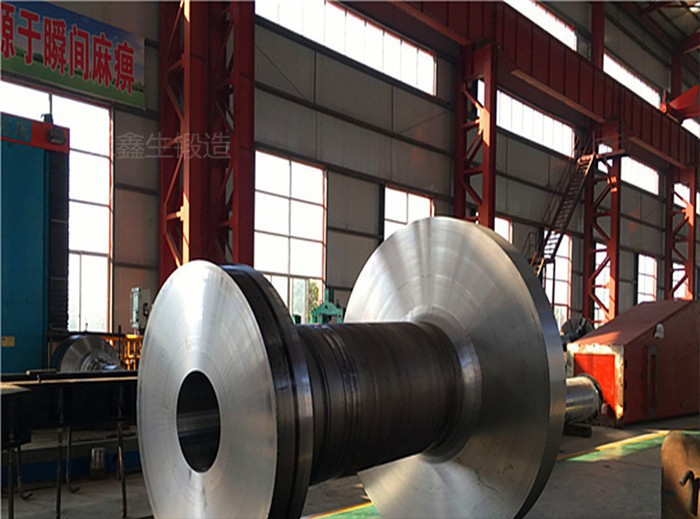

永鑫生重工以轴流定式水轮机主轴为例(竖轴,如图1示),浅淡主轴的加工工艺,该主轴材料为锻钢45#(实心轴),主轴一端法兰面与转轮连接,主轴另一端法兰面与发电机轴连接,两端都采用凹凸止口定位,并用连轴螺栓进行联接,然后用横圆柱销将各体定位牢。主轴与转轮,主轴与发电机轴都靠法兰面连接面产生摩擦力传递扭矩。主轴的加工,其尺寸精度要求高,与一般主轴的区别为:两端法兰外侧面,内外止口,法兰外圆相对于轴身水导轴承档跳动必须保证在0.02mm以内,且法兰直径公差在0.02mm 以内(包括作好主轴的两端中心,其两端中心孔必需做得非常准确,作车削与安装基准用)


加工工艺分析:主轴的加工难度由两方面原因造成,一是由于主轴的形位公差过小,二是由于它本身的结构特殊,从结构上看,主由毛坯由于是45*锻造实心轴,而且水导轴承档内腔要加工成30X180端面槽,难度大,轴承档外园均布8-13导油孔势必造成加工过程中的断续切削力,并影响工件的表面质量,从材料上看,试棒实测力学性能硬度偏高,这些都将对切削加工构成影响。
