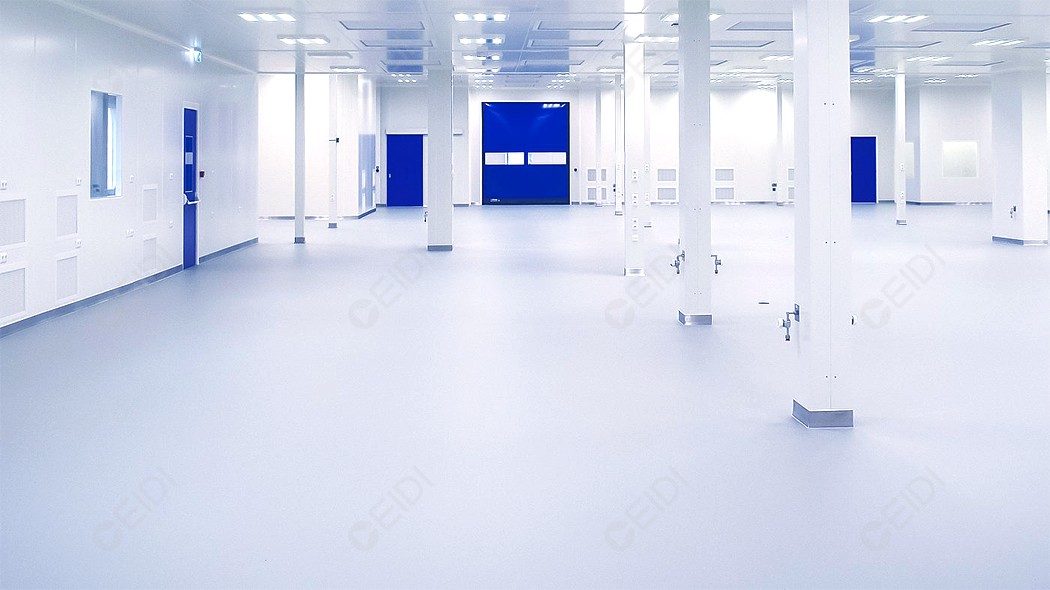

现在的半导体已达到纳米级,如果有细小灰尘污染,就会严重影响产品质量,甚至出现废品,所以集成电路半导体车间必须布置成无尘车间。本文以EPC工程(总承包)集成服务商CEIDI西递的某项目为例,具体分析半导体制造无尘车间环境要求。
半导体制造无尘车间洁净度等级要求高,风量、温度、湿度、压差、设备排风按需受控,照度、洁净室截面风速按设计或规范受控,该项目无尘车间具体的环境参数设置如下:
1、该无尘车间内的噪声级不大于65dB(A)。 2、垂直流洁净室满布比不小于60%,水平单向流洁净室不小于40%,以防止局部单向流。 3、无尘车间与室外的静压差不小于10Pa,不同空气洁净度的洁净区与非洁净区之间的静压差不小于5Pa。 4、补偿室内排风量和保持室内正压值所需的新鲜空气量之和。 5、保证供给无尘车间洁净室内每人每小时的新鲜空气量不小于40m3。 6、净化空调系统加热器设置新风,超温断电保护。
该项目对静电要求极其严格,对湿度的要求更高,因为过于干燥的厂房内极易产生静电,造成CMOS集成损坏,因此CEIDI西递将电子厂房的温度应控制在22℃左右。相对湿度的目标值大约控制在30至50%的范围内,允许误差在±1%的狭窄的范围内,例如光刻区或者在远紫外线处理(DUV)区甚至更小,而在其他地方则放松到±5%的范围内。细菌和其他生物污染(霉菌,病毒,真菌,螨虫)在相对湿度超过60%的环境中可以活跃地繁殖,一些菌群在相对湿度超过30%时就可以增长,所以CEIDI西递将湿度控制在处于40%至60%的范围之间时,可以使细菌的影响以及呼吸道感染降至最低。而湿度低于30%则会让人感觉干燥,皮肤皲裂,呼吸道不适。
半导体制造无尘车间对环境洁净度、温湿度、振动、ESD、AMC控制等都有一定的要求,相比其他工业洁净室,无论是生产集成电路器件、分立器件、光电半导体、逻辑IC、模拟IC、储存器......都有面积大、洁净等级高、温湿度控制精度高等特点。专注于洁净工程领域的EPC集成服务商CEIDI西递大项目成功案例多,经验丰富,秉承经济合理、安全可靠、控制方便、节约能源的原则,为半导体制造赋能,有需要的企业可以登录上海西递实业有限公司官网咨询了解。
|
