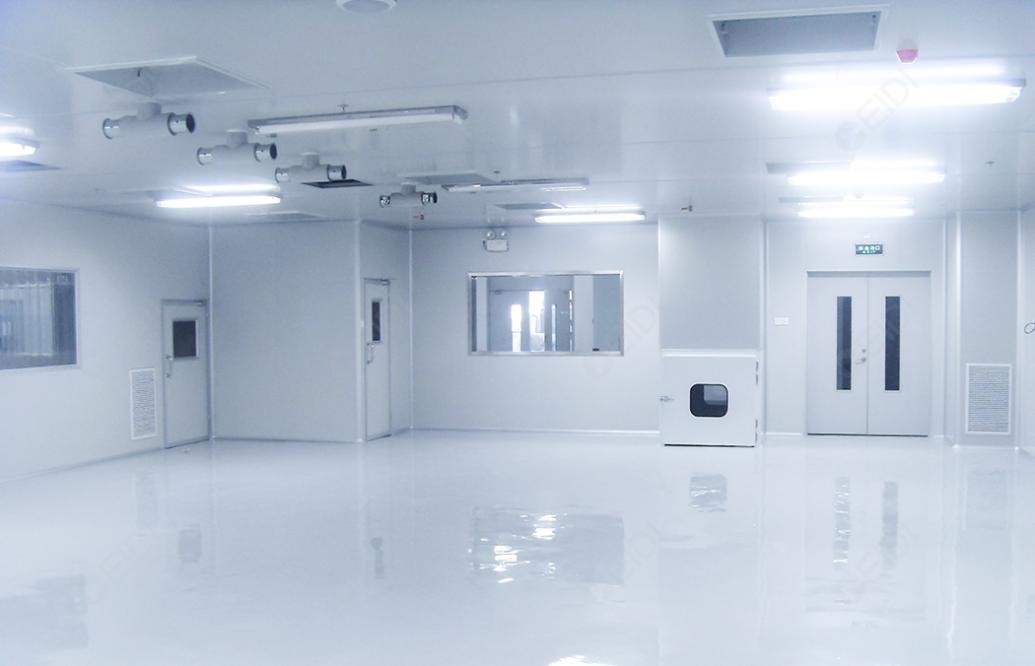

集成电路无尘车间是为了满足半导体制造工艺需求的洁净室,对环境洁净度、温湿度、振动、ESD、AMC控制等要求,相对其他工业洁净车间而言更加严格。今天我们以验室EPC工程(总承包)集成服务商CEIDI西递的某项目为例,具体谈谈集成电路无尘车间的规划设计。




该项目为IC 前工序生产无尘车间,采用了港湾式的布置方式。这种布置方式的优点是将工艺设备分为前、后区,前区为人员操作区(硅片暴露区),后区为工艺设备接管区,前后区洁净度区分明显,真正影响产品质量的是前区。将前后区区分开后,洁净度要求高的区域的面积也会减少,以减少整个系统的循环风量,降低能耗及工程造价。

CEIDI西递在设计时,根据ISO标准,将该洁净室生产前区的洁净度等级设为2.5级和3.5级,温度要求为±221℃,相对湿度要求为45%±5%;该洁净室生产后区的洁净度等级为6级和7级,温度要求为±223℃,相对湿度要求为30%-60%。

在本项目中,洁净室系统采用新风集中处理机组(MAU)+风机过滤单元(FFU)+干式冷盘管(DDC)的方式,其空气处理过程为:循环风经设置在一层的干式冷却盘管冷却后,进入上部送风静压箱,与处理后的新风混合,经FFU加压、过滤后送入生产区。

其中,MAU的主要作用是提供洁净室需求的新风,控制洁净室的湿度,同时通过变频调节来维持洁净室的正压环境;DDC主要承担洁净室的显热负荷;而FFU则过滤循环空气来满足洁净室的洁净度。这种方式与传统的循环送风方式相比有明显的优势,FFU具有灵活性,可适应工艺变化,当工艺发展需要提高空气洁净度级别时,采取增加FFU数量或更换更高效率的过滤器就可达到提高洁净度等级的目的。FFU采用负压密封使其简化而可靠,也就是说,洁净区内的空气压力大于送风静压箱内的空气压力,这就极大地降低了尘埃微粒通过缝隙进入洁净室的几率。此外,采取这种方式也可大大节省空调机房的面积。

相对于其他工业洁净室,IC产业无尘车间有面积大、洁净等级高、温湿度控制精度高等特点。专注于洁净工程领域十余年的EPC集成服务商CEIDI西递,服务众多知名洁净工程,其设计师擅于在满足工艺生产要求的前提下,综合考虑可靠性、灵活性、安全性、能源效率、初投资等因素进行设计。在江浙沪地区项目多,施工经验丰富,有需要的企业可以登录海西递实业有限公司官网了解更多信息。
